产品型号及主要配置
型号 | 配置 | 元器件名称 | 型号规格 | 数量 | |
JBDBX(D091) | 进线室 | 总控开关 | 断路器+开关端子 | 160A/3P+一进三出 | 1 |
表前进线 | 隔离开关 | 100A/1P | 9 | ||
仪表室 | 计量 | 电能表 | 另配 | 9 | |
出线室 | 表后出线 | 断路器 | 63A/2P | 9 | |
采集器电源开关 | 断路器 | DZ267-32 | 1 | ||
信息线端子 | 接线端子 | RS485 | 2 | ||
零地排 | 端子排 | 一进九出 | 2 | ||
JB-DBXF(D092) | 进线室 | 总控开关 | 断路器+开关端子 | 160A/3P+一进三出 | 1 |
表前进线 | 隔离开关 | 100A/1P | 9 | ||
仪表室 | 计量 | 电能表 | 另配 | 9 | |
出线室 | 表后出线 | 断路器 | 63A/2P | 9 | |
采集器电源开关 | 电源断路器 | DZ267-32 | 1 | ||
信息线端子 | 接线端子 | RS485 | 2 | ||
零地排 | 端子排 | 一进九出 | 2 | ||
注：导线截面按用户要求配置。 | |||||

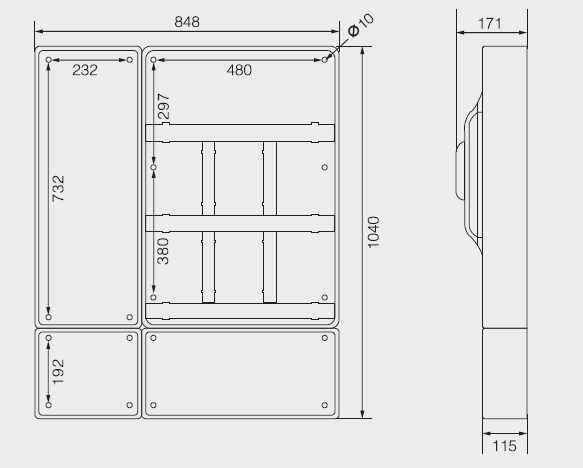

外形及安装尺寸图
订货须知：产品型号及主要配置范例为本公司的产品范例，若客户有其他配置要求，请另行说明。
本图片仅供参考，以实际产品订货为准。
